製品取扱説明書
SpeakON V1-M
デバイスの部品説明
- 前面電源ボタン：電源のオン/オフおよびシステムリセットに使用します。
- 録音ボタン：録音を開始/停止します。
- インジケーターライト：色の変化や点滅パターンで、本機のステータスをお知らせします。
- 充電ポート：付属のUSB-Cケーブルを接続して、本機を充電します。
1. アプリケーションをダウンロード
SpeakON アプリケーションQRコードをスキャンし、SpeakONアプリの最新版をインストールしてください。
すでにインストール済みの場合は、最新バージョンへの更新をお願いします。
2. 電源管理
電源オン
- 操作：電源オフの状態で、電源ボタンを約2秒間長押しします。
- フィードバック：青色のインジケーターライトが3秒間点灯した後消灯し、1回の長い振動を伴います。
- 結果：デバイスが起動し、Bluetoothモジュールが自動的にオンになり、検出可能な状態になります。
電源オフ
- 操作：電源オンの状態で、電源ボタンを約2秒間長押しします。
- フィードバック：1回の長い振動を伴います。
- 結果：デバイスは安全にシャットダウンします。
3. Bluetooth接続とペアリング
初回ペアリング接続
- 目的：デバイスとお使いのスマートフォンをペアリングします。
- 操作：
- 本機の電源を入れます。
- iPhoneの設定でBluetoothを有効にします。
- SpeakONアプリを起動し、本デバイスを選んで接続します。
- デバイスのフィードバック：デバイスの青色のインジケーターライトが3回すばやく点滅し、短く1回振動します。
- 結果：ペアリングに成功し、接続が確立されます。以降、お使いのデバイスのBluetoothがオンで有効範囲内にある限り、本デバイスは電源オン後に自動的に接続されます。
接続待機中（スタンバイ）
- 状態：デバイスは電源オンですが、ペアリングされたどのデバイスとも接続されていません。
- デバイスのフィードバック：インジケーターライトは完全に消灯します。
- 説明：このときデバイスは低消費電力ブロードキャスト状態にあり、検索可能ですが、操作の通知はありません。
接続切断と再接続
- 原因：距離が遠すぎる、またはお使いのデバイスで手動でBluetoothを切断した場合。
- デバイスのフィードバック：光、振動による通知はありません。
- 結果：接続が切断されます。デバイスが再びペアリングされたデバイスの有効範囲に入ると、自動的に再接続を試みます。
4. 録音
前提：デバイスは電源オン後すぐに録音可能です。Bluetooth接続がなくても録音できます。
録音開始
- 操作：録音ボタンを長押しします。
- フィードバック：緑色のインジケーターライトが点灯し、短く1回振動します。
- 結果：録音が開始されます。

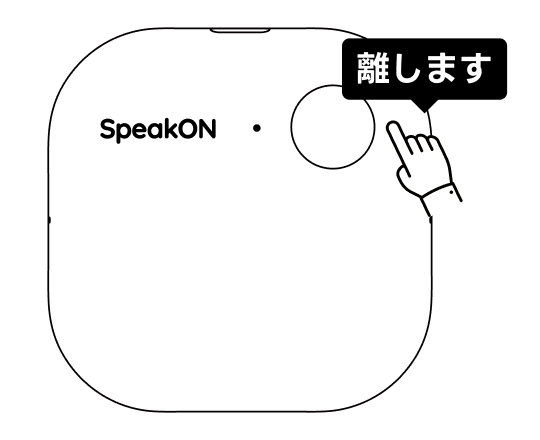

録音終了
- 操作：録音中に録音ボタンを離します。
- フィードバック：緑色のインジケーターライトが直ちに消灯します。
- 結果：録音が停止し、音声ファイルが自動的に保存されます。
録音時間の制限と自動停止
1回の連続録音の最大時間は5分間です。録音時間がこの制限に達すると、デバイスは自動的に停止し、その区間のデータを保存します。
フィードバック（動作通知）：緑色のライトが赤色に変わり、素早く3回点滅してから消灯します。また、長い振動が1回あります。
5. ストレージ容量不足
ストレージ容量不足
- シナリオ：ストレージ容量が100%を占めているときに録音を開始しようとする場合。
- 操作：録音ボタンを押します。
- フィードバック：赤色のインジケーターライトが点灯したまま（ボタンが離されるまで）、デバイスが2回の短い振動のセットを発します。
- 結果：録音機能の起動が拒否されます。付属のアプリケーションに接続してファイルをエクスポートするか、スペースをクリーンアップしてください。
6. 充電管理
付属の標準充電器に接続した後：
- 充電中（バッテリー容量 100%未満）：緑色ランプが低速点滅。
- 充電完了（バッテリー容量 = 100%）：緑色のインジケーターライトが点灯します。
- 説明：充電中に振動フィードバックはありません。フル充電後、電源を切断するまで緑色のライトは点灯したままです。
7. バッテリー残量通知
デバイスは電源オン（非録音）状態でバッテリー残量を自動的に監視します：
- バッテリー残量≤10%：赤色のインジケーターライトがゆっくり点滅し続けます。直ちに充電してください。
- バッテリー残量≤1%：赤色のインジケーターライトが3回すばやく点滅した後消灯し、デバイスは自動的にシャットダウンします。
8. システムリセット（工場出荷時の設定に戻す）
この操作により、本機に保存されているすべてのBluetoothペアリング情報がクリアされ、工場出荷時の状態に戻ります。
- 操作：電源オン/オフにかかわらず、電源ボタンを10秒間長押しし続けます。
- フィードバック：赤色と青色のインジケーターライトが3回交互に点滅した後消灯し、デバイスが2回の長い振動を発します。
- 結果：すべてのペアリング記録がクリアされ、接続のトラブルシューティングやバインドデバイスの交換に使用されます。
9. インジケーターライトと操作フィードバック早見表
| 機能状態 | 操作 | フィードバック | 振動フィードバック | 意味と結果 |
|---|---|---|---|---|
| 電源オン | 電源ボタンを2秒長押し | 青色ライトが3秒点灯後消灯 | 長い振動1回 | 起動成功、Bluetoothオン |
| 電源オフ | 電源ボタンを2秒長押し | ライト消灯 | 長い振動1回 | デバイスシャットダウン |
| Bluetoothペアリング成功 | スマートフォン側でのペアリング操作完了 | 青色ライトが3回すばやく点滅後消灯 | 短い振動1回 | 初回接続確立、以降起動時に自動接続 |
| 録音開始 | 録音ボタンを長押し | 緑色ライト点灯 | 短い振動1回 | 録音中 |
| 録音終了 | 録音ボタンを離す | 緑色ライト消灯 | なし | 録音保存済み |
| 録音強制停止 | 録音ボタンを5分間長押し | 赤色ライトが3回すばやく点滅後消灯 | 長い振動1回 | 録音停止保存、機能一時ロック |
| ストレージ容量不足 | 録音ボタンを押す | 赤色ライト点灯（押している間） | 短い連続振動×2回（セット） | 録音不可、スペースをクリアしてください |
| 充電中（<100%） | 充電器に接続 | 緑色ライトが低速点滅 | なし | 充電中 |
| 充電完了 | 充電器に接続（満充電時） | 緑色ライト点灯 | なし | バッテリー満充電 |
| バッテリー残量≤10% | 自動検出 | 赤色ライトがゆっくり点滅 | なし | 直ちに充電してください |
| 自動シャットダウン | 自動検出（残量≤1%） | 赤色ライトが3回すばやく点滅後消灯 | なし | バッテリー切れによるシャットダウン |
| ファームウェアアップデート | アプリからファームウェアアップデートを開始 | 青色ライト点灯 | なし | ファームウェアアップデート中 |
| 工場出荷時の設定に戻す | 電源ボタンを10秒長押し | 赤色と青色ライトが3回交互に点滅後消灯 | 長い振動2回 | ペアリングクリア、工場出荷時の状態に復元 |
注意事項
- 録音効果を保証するため、使用中はデバイスのマイク部分をふさがないでください。
- SpeakON アプリケーションを介して定期的にストレージスペースを管理し、重要な録音をバックアップすることをお勧めします。
- 「工場出荷時の設定に戻す」操作は、すべてのペアリング情報をクリアしますので、慎重に操作してください。
